產品簡介：
懸臂環縫焊接機是山東水泊智能裝備股份有限公司自主研發的高效、可靠的專用焊接設備。該設備基于公司多年積累的焊接工藝和設備調試技術，能夠自動焊接各種規則和不規則罐體的環縫。
產品特點：
1. 自動焊接各種規則和不規則罐體的環縫
2. 采用先進的PLC可編程控制技術、微電子及變頻技術
3. 直線環縫焊接一次成型，焊縫美觀，焊接質量可靠
4. 生產效率高、操作簡單方便、容易掌握設備特性
5. 確保批量生產過程中穩定的焊接質量，改善操作環境
產品優勢：
1. 高效、可靠、自動焊接
2. 可適應各種規則和不規則罐體的環縫焊接
3. 提高生產效率，減少人工勞動
4. 確保焊接質量，改善操作環境
規格參數
| 序號 | 項 目 | 技術參數 |
| 1 | 最大旋轉直徑 | 2500 mm |
| 2 | 最小旋轉直徑 | 1600 mm |
| 3 | 18Kg軌長 | 16000mm |
| 4 | 有效焊接長度 | 13000mm |
| 5 | 焊接速度范圍 | 50-500mm/min |
| 6 | 門架最大回程速度 | 2800 mm/min |
| 7 | 焊接位置 | 平面角環焊縫 |
| 8 | 加強筋寬度尺寸 | 100-200mm |
| 9 | 加強筋高度 | 50-70mm |
| 10 | 焊絲直徑 | 1.2mm |
| 11 | 焊接方式 | MIG |
| 12 | 門架驅動 | 伺服可調 |
| 13 | 電纜輸送 | 拖鏈 |
| 14 | 焊縫跟蹤方式 | 人工微調 |
| 15 | 工件的厚度 | 3-6mm |
| 16 | 工件的材料 | 碳鋼Q235、Q345 |
| 17 | 工件外形 | 正圓 |
| 18 | 焊槍冷卻方式 | 水冷 |
| 19 | 焊接電源 | 林肯CV505HP |
| 20 | 送絲機 | 與電源匹配 |
| 21 | 懸臂移動裝置 | 2套 |
| 22 | 正圓罐焊槍數量 | 2把 |
| 23 | 焊接位置 | 加強圈角焊縫 |
| 24 | 除塵器 | 2套 |

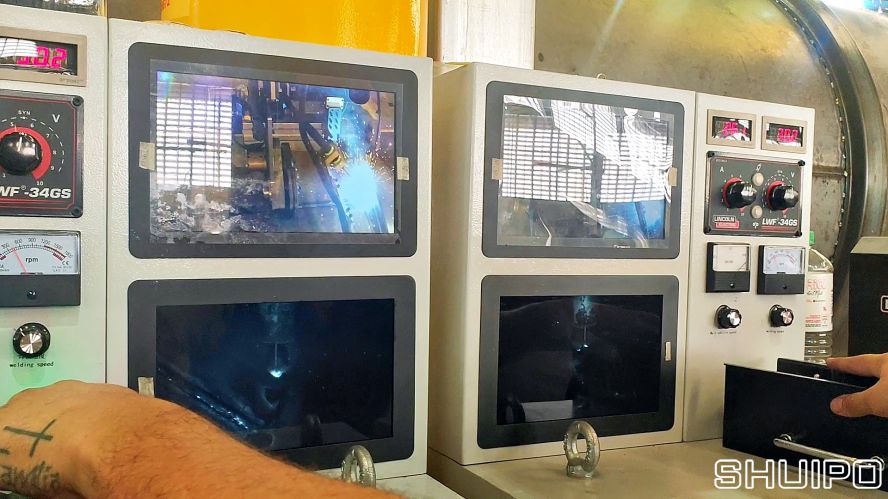

| 25 | 監控 | 每個懸臂配二個監控（分別用于觀察小車與焊縫位置、觀察焊接焊縫微調） |
| 26 | 電源電壓 | AC380V 50HZ |
| 27 | 整機功率 | 60KW |
